LZB-W/WB型 微流量玻璃转子流量计
所属分类：玻璃转子流量计
LZB-W/WB型微流量玻璃转子流量计
该系列流量计用于检测和调节微小流量，结构轻巧，分为带调节阀(WB型)和不带调节阀(W型)两种。还可根据客户使用情况制造耐腐(WF和WBF)。连接方式为软管连接或螺纹连接 电话021-56697188 传真021-56697188
◆型号规格及主要技术参数
|
型号 |
公称通径DN(mm) |
测量范围(L/h) |
准确度等级 |
流体工作温度 |
流体工作压力 | |
|
水20℃ |
空气(101325pa.20℃ | |||||
|
LZB-3W
LZB-3WB |
3 |
2.5-25ml/min
6-60ml/min
10-100ml/min |
2.5-25 ml/min
6-60 ml/min
10-100 ml/min |
4耐腐型为6 |
-20℃-+60℃或0℃-+120℃ |
≤0.2MPA |
|
LZB-4W
LZB-4WB |
4 |
16-160ml/min
25-250ml/min
40-400ml/min |
16-160ml/min
25-250ml/min
40-400ml/min | |||
|
LZB-6W
LZB-6WB |
6 |
40-400ml/min
60-600ml/min
0.1-1L/min |
40-400ml/min
60-600ml/min
0.1-1L/min |
2.5耐腐型为4 | ||
|
LZB-10W
LZB-10WB |
10 |
0.1-1L/min
0.16-1.6L/min |
0.1-1L/min
0.16-1.6L/min | |||

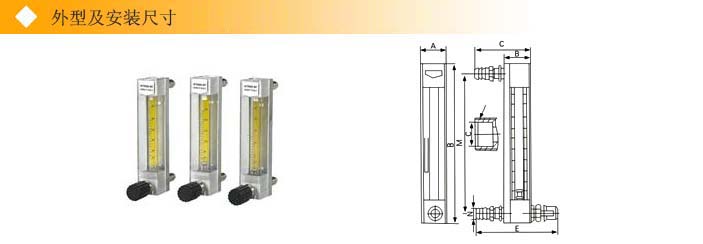

◆外型及安装尺寸
|
公称通径 |
A |
B |
C |
D |
M |
E |
N |
设备安装 | |||
|
软管接咀 |
软管接咀 | ||||||||||
|
外螺纹 |
G |
H | |||||||||
|
3 |
28 |
136 |
56 |
27.5 |
116 |
＜52 |
∮8 |
M10*1 |
∮6.2 |
SR4 |
11 |
|
4 | |||||||||||
|
6 |
58 |
29.5 |
＜60 |
∮10 |
M12*1 |
∮8.2 |
SR5 | ||||
|
10 |
160 |
63 |
140 |
∮11 |
M16*1.5 |
∮12.1 |
SR7 |
| |||
