UBX系列高温玻璃板液位计
所属分类：玻璃液位计

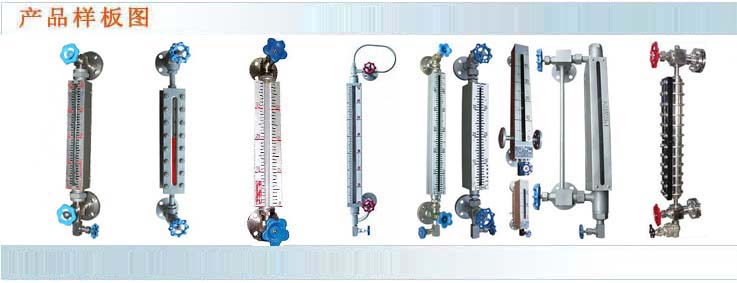

UBX系列高温玻璃板液位计
UBX系列高温玻璃板液位计，采用高温玻璃及特殊垫片 制造的仪表，仪表的最高温度可达480℃。它具有结构简单，维修方便，安全，可靠等特点，广泛用于石油化工等工业领域的高温介质的液位测量电话：021-56697188 传真：021-56877599。
◆结构原理
仪表上，下端安装法兰与容器想连接构成连通器，透过玻璃可直接观察到容器内液位的实际高度。上下阀门内装有安全钢珠，挡玻璃意外顺坏时，钢珠在容器内压的作用下自动密封，防止容器内液体外溢。
UBX-A仪表主体和阀门连接的一端用弓形接头连接，解决了由于物体热胀冷缩作用使液位计在高温使用过程中变形的问题，从而避免了因安装所产生的应力或热胀冷缩过程中产生的应力对玻璃板的损坏。
◆主要技术参数
测量范围：安装中心距（300，500,800,1100,1400,1700）
工作压力：10,16MPA
工作温度：≤380℃
阀门自动封闭压力：＞0.2MPA
蒸汽伴热夹套压力：0.6MPA
蒸汽夹套接头：G1/2”外螺纹
连接法兰标准:JB/T82.2-94dn20 pn10.0或PN1.6凸面。其他法兰标准请用户注明
材质：耐热碳素钢，不锈钢
电话：021-56697188 传真：021-56877599
◆型号规格
|
UBX |
电话：021-56697188 传真：021-56877599 | |||||||
|
|
1 |
透光式，一般用于无色透明液体，且光线较好场所 |
基本类型 | |||||
|
2 |
透光式带蒸汽夹套，用于粘稠，易冻的液体介质 | |||||||
|
3 |
反射式，一般用于有泽的液体，且光线较好的场所 | |||||||
|
4 |
反射式带蒸汽夹套，用于粘稠，易冻的液体介质 | |||||||
|
|
A |
弓形接头，（直行接头不填），弓形接头是直行的改进型 |
接头形式 | |||||
|
|
1 |
耐热碳素钢 |
2 |
不锈钢 |
材质 | |||
|
|
1 |
300 |
测量范围 | |||||
|
2 |
500 | |||||||
|
3 |
800 | |||||||
|
4 |
1100 | |||||||
|
5 |
1400 | |||||||
|
6 |
1700 | |||||||
|
|
4 |
工作压力4MPA |
工作压力 | |||||
|
6 |
工作压力 6.3MPA | |||||||
