HG5-1368-80 玻璃板液位计
所属分类：玻璃液位计

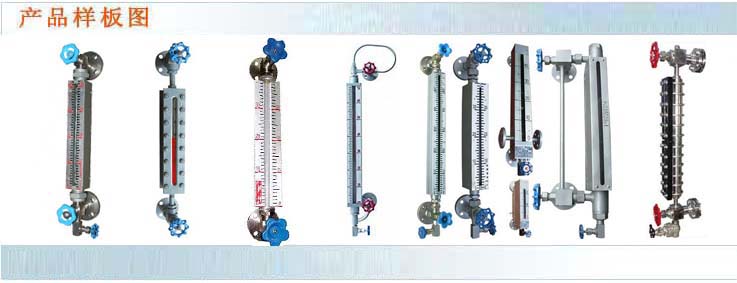

HG5型玻璃板液位计
HG5型玻璃板液位计是按HG5-1364-80标准制造的仪表，仪表具有结构简单维修方便，安全，可靠等特点，广泛用于石油、化工等工来领域的各种容器内介质的液位测量 电话：021-56697188 传真：021-56877599。
◆主要技术参数
测量范围：300、500、800、1100、1400、1700……6000mm
工作压力： 2.5、4.0、6.3Mpa 0.6Mpa（用于R型）
工作温度：-20～250℃
钢球自动封闭压力：＞0.2Mpa
蒸汽伴热压力：≤0.6Mpa
蒸汽夹套接头：G1/2”外螺纹
连接法兰标准：HGJ46-91或GJ47-91 DN25 PN2.5、4.0、6.3Mpa,其它法兰标准如HGJ、GB、ANSI等请用户注明。
材质：耐热碳素钢、不锈钢
电话：021-56697188 传真：021-56877599
◆型号规格
|
A |
平面法兰 电话：021-56697188 传真：021-56877599 | ||||||
|
B |
凸面法兰 | ||||||
|
|
T |
透光式 | |||||
|
|
R |
反射式 | |||||
|
|
|
□□ |
公称压力数字 | ||||
|
|
|
|
|
I |
碳钢 | ||
|
|
|
|
|
II |
不锈钢 | ||
|
|
|
|
|
III |
碳钢+不锈钢（仅用于R6和R型）C.S+S.S | ||
|
|
|
|
|
|
Z |
附加蒸气夹套 | |
|
|
|
|
|
|
|
/L=□□□ |
测量范围 单位：mm |
◆液面计规定标记
|
名称 |
型号 |
规格 |
标准号 |
备注 |
|
液面计 |
A(B)T25-I、II
A(B)T25-IZ、IIZ |
L=500、800、1100、1400、1700 |
HG5-1364-80 |
平面法兰A按HGJ46-91 DN20 PN2.5Mpa制造
凸面法兰B按HGJ46-91 DN20 PN2.5Mpa制造
工作压力：2.5Mpa |
|
BT64I、II
BT64IZ、IIZ |
L=500、800、1100、1400、1700 |
HG5-1365-80 |
凸面法兰B按HGJ46-91 DN20 PN6.3Mpa制造
工作压力：6.3Mpa | |
|
BR40-I、II
BR40-IZ、IIZ |
L=500、800、1100、1400、1700 |
HG5-1366-80 |
凸面法兰B按HGJ46-91 DN20 PN4.0Mpa制造
工作压力：4.0Mpa | |
|
R6-III |
304 |
HG5-1367-80 |
工作压力：0.6Mpa | |
|
R6-I、II |
304 |
HG5-1368-80 | ||
|
R-III |
304 |
HG5-1369-80 | ||
|
R-I、II |
304 |
HG5-1370-80 | ||
|
BT40I、II
BT40IZ、IIZ |
L=500、800、1100、1400、1700 |
HG-1366-80
派生系列 |
凸面法兰B按HGJ46-91 DN20 PN4.0Mpa制造
工作压力：4.0Mpa | |
|
A(B)R25-I、II
A(B)R25-IZ、IIZ |
L=500、800、1100、1400、1700 |
HG-1364-80
派生系列 |
凸面法兰B按HGJ46-91 DN20 PN2.5Mpa制造
工作压力：2.5Mpa | |
|
BR64-I、II
BR64-IZ、IIZ |
L=500、800、1100、1400、1700 |
HG-1365-80
派生系列 |
凸面法兰B按HGJ46-91 DN20 PN6.3Mpa制造
工作压力：6.3Mpa |
◆标记示例(电话：021-56697188 传真：021-56877599)
1、透光式玻璃板液面计，平面法兰，工作压力2.5Mpa,材质不锈钢，带伴热夹套，测量范围800mm。
标记：AT25-IIZ/L=800mm HG5-1364-80
2、反射式玻璃板液面计，凸面法兰，工作压力6.4Mpa，材质碳钢，测量范围1700mm。
标记：BR64-I/L=1700mm HG5-1365-80 派生系列
