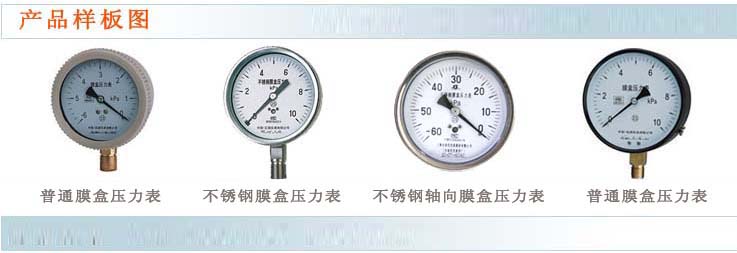

膜盒压力表 YE-100
所属分类：压力表
YE-78、100、150膜盒压力表
膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆
炸危险的微压和负压。气体广泛应用于锅炉通风和气体管
道等设备上，本仪表可以就地安装并现场指示。
YE-75膜盒压力表具有体积小等特点，已批量出口日
本等国家。
□主要技术指标
·标度范围、精确度等级及重量
|
型号 |
标度范围Kpa |
精确度等级基
本误差限±% |
重量kg | ||
|
正压 |
负压 |
正负压 | |||
|
YE-75
YE-100
YE-150 |
0~1.6
0~2.5
0~4
0~6*
0~10*
0~16*
0~25*
0~40* |
-1.6~0
-2.5~0
-4~0
-6~0
-10~0
-16~0
-25~0
-40~0
|
-0.8~+0.8
-1.2~+1.2
-2~+2
-3~+3
-5~+5
-8~+8
-12~+12
-20~+20 |
2.5 |
0.5 |
注：YE-75、100仅生产*规格
工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，相对温度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
温度影响：使用温度便离20±5℃时，其温度附加误差不大于0.4%/10℃。
·导（测）压系统及外壳等主要零件的材质
|
零件名称 |
材料牌号 |
|
接头 |
黄铜HPb59-1 |
|
膜盒 |
锡青铜QSn6.5-0.1 |
|
齿轮传动机构 |
铜HPb59-1 |
|
表壳、罩壳 |
冷轧铜板20 |
□结构原理
仪表由测量系统（包括接头、波纹膜盒等），传动机构（包括拔杆机构，齿轮传动机构），指示部件（包括指针与度）和外壳（包括表壳、衬圈和表玻璃）所组成。
仪表的工作原理是基本波动膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经过拔杆—齿轮传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
□外形尺寸
|
型号 |
D |
H1 |
L |
d |
h |
□s |
|
YE-75 |
Φ77 |
71 |
14 |
M16×1.5 |
14 |
□17 |
|
YE-100 |
Φ100 |
90 |
20 |
M20×1.5 |
17 |
□22 |
|
YE-150 |
Φ150 |
118 |
20 |
M20×1.5 |
17 |
□22 |
