涡轮流量计 LWGY-250
所属分类：涡轮流量计

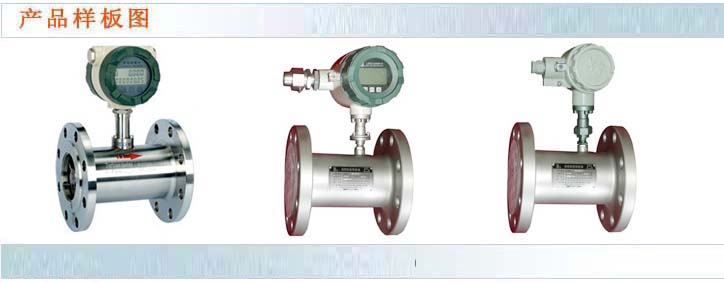

涡轮流量计 LWGY系列
LWGY型涡轮流量计是一种速度式流量测量仪表，用于测量流经封闭管道中的流体的流量，特别适用于较低粘度流体的流量测量，广泛应用于石油、化工、冶金和材料研等领域的流量计量和控制。
■特点
1、高精确度，一般为±0.5%R，高精度型可达±0.2%R。
2、重复性好，短期重复性可达0.05%，正是由于具有良好的重复性，如经常校准或在线校准可得极高的精确度，在贸易结算中是优先选用的流量计。
3、适用范围广，可以测量水、石油产品（较低粘度）、不腐蚀流量计的化学液体等。
4、输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强。
5、范围度宽，中大口径为10:1，小口径为6:1或5:1。
6、结构紧凑轻巧，安装维护方便，流通能力大。
7、可选耐磨硬质合金轴和轴承，用于无润滑性的液体，或含有悬浮物或腐蚀性的液体，提高流量计使用寿命。
8、缩小范围度，提高测量下限值，也可用于高粘度流通的测量（最好配在线效验装置）。
9、多种输出、显示方式适应不同的客户需要。
■配置

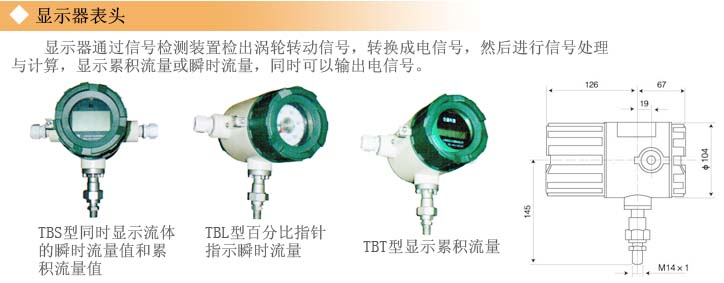

LWGY涡轮流量计可根据用户的需要来配置显示器，以实现不同的功能：
1.配TBS型显示器：现场显示瞬时流量（5位液晶显示）和累积总量（7位液晶显示）；
2.配TBT型显示器：现场显示累积总量（6位液晶显示）；
3.配TBL型显示器：现场指针指示百分比瞬时流量。
4.简易配置：配LWF-T型放大器，仅输出脉冲信号，隔爆型为LWF-11，适配PLC的为LWF-11/P。
■主要技术指标
|
型号 |
公称通径DN(MM) |
流量范围（m³/h）(QMax:上限) |
公称压力PN(MPA) |
最大压力损失（KPA） | |||||
|
基本误差限±0.2% |
基本误差限±0.5% |
基本误差限±1.0% | |||||||
|
下限 |
上限 |
下限 |
上限 |
下限 |
上限 | ||||
|
LWGY-4 |
4 |
|
|
|
|
0.04 |
0.25 |
6.3 |
≤120 |
|
LWGY-6 |
6 |
|
|
0.1 |
0.6 |
0.1 |
0.6 |
6.3
16*
25*
40* |
≤80 |
|
|
|
|
|
0.08 |
0.8 | ||||
|
LWGY-10 |
10 |
|
|
0.2 |
1.2 |
0.2 |
1.2 |
≤50 | |
|
|
|
|
|
0.16 |
1.6 | ||||
|
LWGY-15 |
15 |
1 |
4 |
0.6 |
4 |
|
|
≤35 | |
|
|
|
0.5 |
5 |
|
| ||||
|
LWGY-25 |
25 |
1.6 |
10 |
1.6 |
10 |
|
| ||
|
|
|
1 |
10 |
|
| ||||
|
LWGY-32 |
32 |
2.5 |
16 |
2.5 |
16 |
|
|
1.6
2.5
4.0*
6.3* | |
|
|
|
1.6 |
16 |
|
| ||||
|
LWGY-40 |
40 |
3 |
20 |
3 |
20 |
|
|
≤25 | |
|
|
|
2 |
20 |
|
| ||||
|
LWGY-50 |
50 |
6 |
40 |
6 |
40 |
|
| ||
|
|
|
4 |
40 |
|
| ||||
|
LWGY-65 |
65 |
10 |
60 |
10 |
60 |
|
| ||
|
|
|
8 |
80 |
|
| ||||
|
LWGY-80 |
80 |
16 |
100 |
16 |
100 |
|
| ||
|
|
|
12 |
120 |
|
| ||||
|
LWGY-100 |
100 |
25 |
160 |
25 |
160 |
|
| ||
|
|
|
20 |
200 |
|
| ||||
|
LWGY-125 |
125 |
40 |
250 |
40 |
250 |
|
| ||
|
|
|
30 |
300 |
|
| ||||
|
LWGY-150 |
150 |
50 |
300 |
50 |
300 |
|
| ||
|
|
|
40 |
400 |
|
| ||||
|
LWGY-200 |
200 |
100 |
600 |
100 |
600 |
|
| ||
|
|
|
80 |
800 |
|
| ||||
|
LWGY-250 |
250 |
160 |
1000 |
160 |
1000 |
|
| ||
|
|
|
120 |
1200 |
|
| ||||
|
注：1、我公司还可设计生产特殊要求的涡轮流量传感器（流量计）
2、流量范围10:1的为宽流量，代号为“选型编码”中的“K”。
3、*为特殊订货。 | |||||||||
注：若压力等级（公称压力）是选型编码中没有的，则公称压力代码为“Z”，并将公称压力盒标准写明。
■计量部分性能
|
测量介质 |
水、轻质油、化学原料等 |
|
介质粘度 |
5mm²/s以下 |
|
介质温度 |
-20～120℃ |
|
公称通径 |
4～250mm |
|
公称压力 |
PN1.6、2.5、4.0、6.3、2.0、5.0MPA |
|
精确度等级 |
0.2、0.5、1.0级 |
|
本体材料 |
耐酸不锈钢SUS304 |
|
轴承材料 |
普通型：石墨，宝石（DN4～25）
耐磨型：硬质合金，硬质合金轴+陶瓷轴承（DN4～25） |
|
环境温度 |
-20～55℃ |
|
法兰标准 |
JB/T75-1994，GB/T9112-2000或按用户要求 |

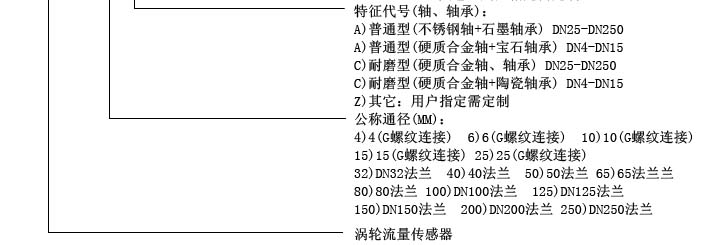

■选型方式：
一、确定公称通径：根据实际工作时的流量Q（常用流量），按照30%Qmax＜Q＜80%Qmax,确定Qmax,从“主要技术指标”表中，确定流量计的公称通径。
二、确定基本误差限（精度等级）：根据实际使用的要求，确定选用± 0.2%、±0.5%还是±1.0%或其他。
三、确定公称压力：根据实际工作压力，按照实际工作压力＜公称压力的原
则，确定选用±0.2%、流量计的公称压力。

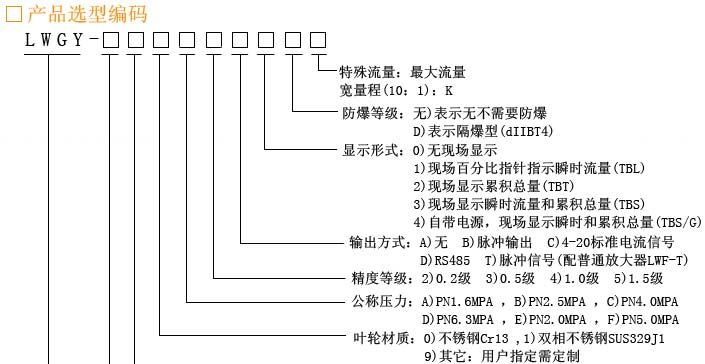

四、由选定的公称通径、基本误差限（精度等级）和公称压力，按照“选型编码”的内容，选定流量计型号。
选型举例：LWGY-15A1D3C3/D表示：涡轮流量计（传感器），公称通径：15mm，特征代号：普通型（硬质合金轴+宝石轴承），材料：双相不锈钢SUS329J1，压力等级：PN6.3MPA，精度等级：0.5级，输出：4～20mA标准电流信号输出，显示：现场瞬时流量和累积总量显示（TBS型），防爆等级：隔爆型。
外形及安装尺寸（注：图中所示为带普通型放大器）
注：直管段要求：一般情况下，流量计前需10D，流量计后需5D的直管段，特殊情况请见《涡轮流量计传感器使用说明书》。
公称通径DN4～25（PN6.3MPA）
 |
公称通径DN6～25（PN16、25、40MPA，卡套式连接）
 |
公称通径DN32～250(PN1.6，2.5MPa)
|
|
■主要技术指标
基本配置
|
指标性能 |
TBS型 |
TBL型 |
TBT型 |
|
总量显示 |
+进制7位，±1个显示单位 |
|
+进制6位，±1个显示单位 |
|
瞬时量显示 |
+进制5位，±0.1%±1个显示单位 |
指针指示百分比 |
|
|
脉冲当量设定范围 |
1～9999 |
|
1～9999 |
|
脉冲信号输出 |
矩形波 低电平：≤1V
高电平：供电电压VDD-2V（负载阻抗3kΩ） | ||
|
失电数据保护时间 |
5年 |
|
5年 |
|
环境温度 |
-10～60℃ | ||
|
相对湿度 |
≤85% | ||
|
供电电压 |
24VDC±10% | ||
|
耗电功率 |
2.5W |
2W |
2W |
|
重量 |
约2.5kg |
约2.8kg |
约2.3kg |
可选的配置
|
电流输出 |
电流信号 |
4～20mA标准电流信号（或1-5V用户特殊订货） |
|
输出电流基本误差限 |
0.3%F.S | |
|
输出电流信号反应时间 |
≤0.5s | |
|
负载电阻 |
250Ω | |
|
恒流性能 |
≤±0.15%/△250Ω | |
|
RS485输出 |
（仅适用于TBS型） |
MODBUS协议 |
|
防爆 |
防爆等级 |
dIIBT4 |
■ 接线图
■积算仪
 |
■放大器
LWF型放大器通过信号检测装置检出涡轮转动信号，转换成电信号，进行信号处理后输出电脉冲信号，供流量积算仪表或计算机显示、计算流量。
普通型：LWF-T
隔爆型：LWF-11A,LWF-11B
隔爆型，适用于PLC编程控制器：LWF-11A/P，LWF-11B/P,本产品标准号：Q/YXBM382-93
 |
