LDY-1200S 一体型电磁流量计
所属分类：电磁流量计
LDY-S系列 一体型电磁流量计
一 概述
LDG-S系列电磁流量计口径从10mm到1200mm。主要用于化工，钢铁，煤炭，给排水，造纸，食品，纺织印染等工业领域。测量酸，碱，盐等强腐蚀性及液固两相流体的体积流量，可与显示，记录仪表积算器或调节器配套，对流量进行检测，积算，调节和控制，并可实现信号的远距离传送。仪表的安装形式有一体式和分体式。销售总机：021-56697188 传真：021-56877599

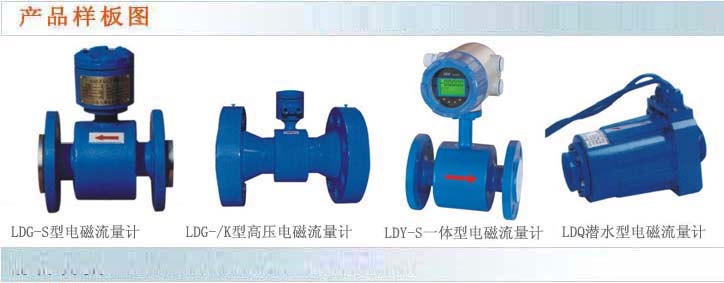

LDY-S系列一体式电磁流量计由LDG-S型电磁流量传感器和转换器配套组成一组，口径从10mm至1200mm，其结构紧凑，安装方便，测量精度高，抗干扰性好。
LDG-/K型高压电磁流量计专门用于石油勘查，地质或油田系统测量高压条件下泥浆高压注水等介质的流量。
LDQ潜水型电磁流量计是国家环保局推荐使用的污水排放用明渠流量仪表。
我公司本着“关注客户，开阔进取”的质量方针。选用优秀的人才贯彻ISO9000标准采用，先进技术，配备精良设备，提高和改进产品质量和完善的售后服务，把我们优秀的产品和服务奉献给广大客户，满足顾客的要求。
二 工作原理
传感器是根据法拉第电磁感应原理工作的，如图一所示。在测量管轴线和磁场磁力线相互垂直的管壁上安装了一对检测电极，当导电液体沿测量管在交变磁场中磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势，此感应电势由测量管上两个检测电机检出，数值大小如下所示：
E=KBVD
式中： E—感应电势； D—测量管内径；
B—磁感应轻度； V—平均流速；
K—与磁场分布及轴向长度有关系的系数；
三、性能简介
口径：DN10-1200
电机材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti /// Ti Ta Hb Hc等
内衬材料：聚四氟乙烯 氯丁橡胶 聚氨酯橡胶
介质：导电性液体（含固液二相）
介质导电率：＞20μ s/cm
配套精确度等级：1.0 1.5
流速范围：0.3m/s~12m/s
工作温度：-25℃~120℃（≤80℃橡胶衬里）///（ ≤45℃聚氨酯衬里）
工作压力：4.0Mpa~0.6 Mpa（按口径分）
工作电流：≤0.25A
防护等级：标准型IP65（防喷水）/// 特殊型IP67（防浸水）
输出型号：0~10mA DC或4~20mA DC /// 频率（脉冲）上限1-5000Hz（上线5000cp/s）
显示：瞬时流量累积流量（正反向积算量及计算差流速，百分比，电导比，报警指示，故障整段
通讯接口：*RS485,RS232C
适用电源：220V 50Hz /// *24V DC
应用：酸碱等腐蚀液；矿浆，泥浆，纸浆等两相液；
连接法兰：机标JB/T81-94(口径250-1200) // 国标GB9119-88（口径10-200）或按用户需要
产品标准：QYXYS 13-2002
安装形式：一体式
销售总机：021-56697188
销售传真：021-56877599
|
型号
|
A |
B |
∮D1 |
∮D2 |
∮d |
n-∮ |
重量（kg） | ||
|
聚四氟乙烯 |
氯丁橡胶 |
聚氨酯橡胶 | |||||||
|
LDY-10S |
118 |
/ |
/ |
335 |
90 |
60 |
10 |
4-∮14 |
6 |
|
LDY-15S |
195 |
/ |
/ |
335 |
95 |
65 |
15 |
4-∮14 |
6 |
|
LDY-20S |
195 |
/ |
/ |
335 |
105 |
75 |
20 |
4-∮14 |
6 |
|
LDY-25S |
195 |
/ |
/ |
315 |
115 |
85 |
25 |
4-∮14 |
7 |
|
LDY-32S |
195 |
/ |
/ |
315 |
115 |
85 |
25 |
4-∮14 |
7 |
|
LDY-40S |
195 |
/ |
/ |
345 |
150 |
110 |
40 |
4-∮18 |
10 |
|
LDY-50S |
195 |
200 |
195 |
355 |
165 |
125 |
50 |
4-∮18 |
12 |
|
LDY-65S |
195 |
200 |
195 |
390 |
185 |
145 |
65 |
4–∮18 |
17 |
|
LDY-80S |
195 |
200 |
195 |
390 |
200 |
160 |
80 |
8-∮18 |
17 |
|
LDY-100S |
255 |
250 |
255 |
410 |
220 |
180 |
100 |
8-∮18 |
22 |
|
LDY-125S |
306 |
250 |
255 |
410 |
250 |
210 |
125 |
8-∮15 |
24 |
|
LDY-150S |
357 |
300 |
308 |
469 |
285 |
240 |
150 |
8-∮22 |
35 |
|
LDY-200S |
465 |
350 |
358 |
527 |
340 |
295 |
200 |
8-∮22 |
45 |
|
LDY-250S |
515 |
462 |
/ |
597 |
395 |
350 |
250 |
12-∮23 |
84 |
|
LDY-300S |
565 |
512 |
/ |
691 |
445 |
400 |
300 |
12-∮23 |
102 |
|
LDY-350S |
615 |
562 |
/ |
717 |
505 |
460 |
350 |
16-∮23 |
123 |
|
LDY-400S |
735 |
612 |
/ |
757 |
565 |
515 |
400 |
16-∮26 |
147 |
|
LDY-500S |
830 |
732 |
/ |
865 |
670 |
620 |
500 |
20-∮26 |
209 |
|
LDY-600S |
925 |
824 |
/ |
930 |
780 |
725 |
600 |
20-∮30 |
252 |
|
LDY-700S |
1075 |
922 |
/ |
1075 |
895 |
840 |
700 |
24-∮30 |
352 |
|
LDY-800S |
1120 |
1072 |
/ |
1190 |
1015 |
950 |
800 |
24-∮30 |
462 |
|
LDY-900S |
/ |
1112 |
/ |
1283 |
1115 |
1050 |
900 |
28-∮35 |
552 |
|
LDY-1000S |
/ |
1212 |
/ |
1290 |
1230 |
1160 |
100 |
28-∮35 |
682 |
|
LDY-1200S |
/ |
1212 |
/ |
1577 |
1405 |
1340 |
1200 |
32-∮35 |
772 |
五 电磁流量计口径的选择
5.1选择传感器的口径与连接的工艺管道口径相同
传感器通常选用与工艺管道相同的口径，这样安装方便。但它的前提是管内流体的流速应在常用范围内。一般工业用电磁流量计的满量程流速范围为1~4m/s。可按不同的测量对象选择。
列如：对于带有颗粒的易造成磨损的流体，常用流速≤3m/s；对于易粘附管壁的流体，常用流速≥2m/s。流量，流速与口径三者关系见图7。
5.2选择传感器的口径与连接的工艺管道口径不相同
这种选择适用以下几种情况：
A、管道内的流速偏低，工艺流量又较稳定，为满足仪表对流速范围的要求，在仪表部分提高流速，选择传感器口径小于工艺管道口径，在传感器的前后加接异径管。销售总机：021-56697188 传真：021-56877599
B、从价格上考虑，对于大口径的电磁流量计，口径越大，价格越高。对管道内流速偏低，工艺参数较稳定的情况，可选用口径娇小的传感器。这不仅可使仪表运行在较好的工作状态下，还可降低仪表的投资费用。
5.3加装异径管应注意的问题
A、异径管锥角的选择
为了在安装异径管后不过多影响流速场的分布，不影响电磁流量计的精度，要求异径管的中心 a不大于15°，越小越好。这样可把异径管视为直管段的一部分。
B、加装异径管会产生压力损失，总的压力损失有三部分组成
|
D1/d2 |
1.2 |
1.3 |
1.4 |
1.5 |
1.6 |
1.7 |
1.8 |
1.9 |
0.2 |
|
ξ1 |
0.018 |
0.023 |
0.0255 |
0.028 |
0.03 |
0.0308 |
0.0315 |
0.0323 |
0.0332 |
|
ξ3 |
0.01 |
0.02 |
0.07 |
0.15 |
0.26 |
0.43 |
0.64 |
0.9 |
1.25 |
|
口径（mm） |
最大流量（m³/h） | ||||||||||
|
10 |
0.3 |
0.4 |
0.5 |
0.6 |
0.8 |
1 |
1.2 |
1.6 |
2 |
25 |
|
|
15 |
0.6 |
0.8 |
1 |
1.2 |
1.6 |
2 |
2.5 |
3 |
4 |
5 |
6 |
|
20 |
1.2 |
1.6 |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
25 |
1.6 |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
|
40 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
50 |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
50 |
60 |
|
65 |
12 |
16 |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
|
80 |
16 |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
160 |
|
100 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
|
125 |
40 |
50 |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
300 |
400 |
|
150 |
50 |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
300 |
400 |
500 |
|
200 |
100 |
120 |
160 |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
|
250 |
160 |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1600 |
|
300 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1600 |
2000 |
2500 |
|
350 |
300 |
400 |
500 |
6300 |
800 |
1000 |
1200 |
1600 |
2000 |
2500 |
3000 |
|
400 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1600 |
2000 |
2500 |
3000 |
4000 |
|
500 |
600 |
800 |
1000 |
1200 |
1600 |
2000 |
2500 |
3000 |
4000 |
5000 |
6000 |
|
600 |
800 |
1000 |
1200 |
1600 |
2000 |
2500 |
3000 |
4000 |
5000 |
6000 |
8000 |
|
700 |
1200 |
1600 |
2000 |
2500 |
3000 |
4000 |
5000 |
6000 |
8000 |
10000 |
12000 |
|
800 |
1600 |
2000 |
2500 |
3000 |
4000 |
5000 |
6000 |
8000 |
10000 |
12000 |
16000 |
|
900 |
2000 |
2500 |
3000 |
4000 |
5000 |
6000 |
8000 |
10000 |
12000 |
16000 |
20000 |
|
1000 |
2500 |
3000 |
4000 |
5000 |
6000 |
8000 |
10000 |
12000 |
16000 |
20000 |
25000 |
|
1200 |
4000 |
5000 |
5000 |
8000 |
10000 |
|
16000 |
20000 |
25000 |
30000 |
|
六 电极材料的选择
根据被测介质的腐蚀性，由用户负责选定。对一般介质，可查有关防腐手册，选定电极材料。对混酸等成分复杂的介质，应做挂片试验。
◇电极材料的耐腐蚀性能（仅供参考）
|
材料 |
耐 腐 蚀 性 能 |
|
耐酸钢
1Cr18Ni9Ti |
对硝酸，冷凝酸及其他无机酸，多种盐及碱的溶液，有机酸，海水等腐蚀性强。对硫酸，盐酸，氢氟酸，对沸腾的蚁酸，草酸，工业鉻酸，以及对碳酸钠及氯，溴，碘等介质化学稳定性差，不耐蚀。 |
|
含钼不锈钢
0Cr18Ni12Mo2Ti |
对50%以下的硝酸，室温5%以下的硫酸，碱溶液，沸腾的磷酸，蚁酸，一定压力下的亚硫酸，海水，醋酸等介质有较强的耐腐蚀性；不耐氢氟酸，盐酸，氯，溴，碘等介质。 |
|
哈氏合金B
HastelloyB |
对沸点以下一切浓度的盐酸有良好的耐腐蚀性，也耐硫酸，磷酸，氢氟酸，有机酸等非氧化性酸，碱，非氧化性盐液的腐蚀。 |
|
哈氏合金C
HastelloyC |
乃氧化性酸，如硝酸，混酸或鉻酸与硫酸的混合介质的腐蚀，也耐氧化性的盐类如Fe+3Cu+2或其他氧化剂的腐蚀。如高于常温的氯酸盐溶液；对海水的抗腐蚀性很好，对盐酸等还原性酸不适用。 |
|
钛Ti |
能乃海水，各种氯化物和次氯酸盐，氧化性酸（包括发烟硝酸）有机酸，碱等腐蚀，不能耐较纯的还原性酸（如硫酸盐酸）的腐蚀。但如酸中含有氧化剂（如硝酸Fe+++Cu++）时则腐蚀性大为降低。 |
|
钽 Ta |
具有优良的耐腐蚀性，和玻璃很相似，除了氢氟酸，发烟硫酸，几乎能耐一切化学介质（包括沸点的盐酸，硝酸和175℃以下的硫酸）的腐蚀。
在氢氧化钠等碱中不耐腐蚀。 |
7.寸里材料的选择
应根据被测介质的腐蚀性，磨损性及温度来选择
◇常用衬里材料的性能极其适用范围
|
衬里材料 |
主要性能 |
适用范围 |
|
聚四氟乙烯
PTFE |
1. 他是塑料种化学性能最稳定的一种材料。能耐沸腾的盐酸，硫酸，硝酸和王水，也能耐浓碱和各种有机溶剂2.耐磨性和粘接性能差 |
1.-40℃~180℃。2.浓酸，碱等强腐蚀性介质。3.卫生类介质 |
|
氯丁橡胶
Neoprene |
1.有极好的弹性，高度的址断力，耐磨性能好。2.耐一般低浓度酸，碱，盐介质的腐蚀。不耐氧化性介质的腐蚀 |
1.≤80℃2.测一般水，污水，泥浆，矿浆。 |
|
聚氨酯橡胶
Polyurethane |
1.有极好的耐磨性能（相当于天然橡胶的十倍）2.耐酸，碱性能较差。 |
1.≤45℃。2.中性强磨损的矿浆，煤浆，泥浆 |
